Conversor de cores AJA ColorBox HDR/SDR
Revendedor Autorizado
Destaques
0 / 5

Your page rank:

29 pessoas vendo este produto

Merlin Vantagens

Compartilhe

O ColorBox da AJA é um dispositivo de gerenciamento de cores compacto e de alto desempenho projetado especificamente para atender às necessidades de conversão de cores de transmissões, eventos ao vivo e aplicações no set. Suporta sinais de faixa dinâmica padrão (SDR), faixa dinâmica alta (HDR) e ampla gama de cores (WCG), ele utiliza 12G-SDI e HDMI 2.0 para 4K/UltraHD HDR de fio único até 4:2:2 10 bits 60p ou 4:4:4 30p de 12 bits com um pipeline de processamento de cores exclusivo, agora com conversão descendente.

Construído em torno de um processador LUT 3D de 33 pontos com interpolação tetraédrica, o AJA Color Pipeline fornece 4x LUTs 1D adicionais e 2x matrizes 3×3 que são configuráveis ​​individualmente ou podem ser convertidas em Proc Amps ou RGB Color Correctors. Todas as opções de processamento de cores podem ser facilmente gerenciadas por meio da interface de usuário da web, que pode ser acessada diretamente de uma conexão Ethernet com fio ou por meio de uma conexão sem fio por meio de um adaptador USB WiFi de terceiros.

ColorBox inclui modos de pipeline de processamento de LUTs Colorfront e NBCU, bem como o poderoso AJA Color Pipeline. O ColorBox também expande seus recursos, oferecendo opções de atualização licenciáveis ​​para fluxos de trabalho avançados de gerenciamento de cores, incluindo o Colorfront Engine, BBC HLG LUTs e o novo ORION-CONVERT. A abordagem matemática de ponto flutuante em tempo real exclusiva do ORION-CONVERT para transformações de cores produz resultados de maior precisão para obter “acesso às cores entre as cores”. Isso permite transformações de cores perfeitas em pixels e idas e vindas, onde a manutenção das cores é fundamental.

O mais novo pipeline de cores é o ACES Pipeline com suporte para ACES Metadata File (AMF). O processamento interno do AMF é baseado no OpenColorIO (OCIO).

O ColorBox pode sobrepor informações à imagem, incluindo campos de texto úteis definíveis pelo usuário, imagens carregadas pelo usuário, como elementos gráficos e linhas de quadro, e muito mais.

colorbox

O ColorBox também oferece um sofisticado gerador de padrões de teste 4K e armazenamento de quadros, trazendo ferramentas úteis para o seu fluxo de trabalho, incluindo a capacidade de capturar imagens de até 4K como um arquivo .tiff de 16 bits para obter imagens estáticas de referência da mais alta qualidade. Essas capturas podem ser salvas localmente no ColorBox ou em PCs conectados de terceiros que podem executar simultaneamente aplicativos como Livegrade Pro/Studio da Pomfort, Assimilate Live Looks e software QTAKE Video Assist.

Visão geral dos recursos

  • Latência ultrabaixa, menos de meia linha de vídeo
  • Sete nós LUT mais sobreposição: um processador 3D LUT, quatro processadores 1D LUT, dois processadores matriciais 3×3
  • Suporta tipos de arquivo padrão da indústria; nenhuma conversão é necessária
  • Cinco pipelines de processamento de cores: cor AJA, modo Colorfront, NBCU LUTs, modo ORION-CONVERT (atualização licenciada), modo BBC HLG LUT (atualização licenciada)
  • Visualização de vídeo na interface do usuário da web para monitoramento
  • Nove padrões de teste integrados até UHD 4K
  • Texto do usuário, sinal de entrada/saída e configuração de pipeline na saída de sobreposição
  • Biblioteca integrada para gerenciamento de arquivos de 16 LUTs 1D, 16 LUTs 3D, 16 matrizes 3×3 e 16 imagens
  • Passagem SDI integrada de 16 canais e HDMI de 8 canais
  • Unidade leve de 1 RU com operação de ventilador ultrassilenciosa
  • Conector de alimentação CC mini-XLR de 4 pinos
  • O botão de seleção no painel frontal ignora o processamento de vídeo
  • API extensa para integração de controle de terceiros
  • Porta Gigabit Ethernet e servidor web integrado para controle remoto
  • Configure o endereço IP via porta mini-USB e configure o software para Windows e macOS



5677 colorbox connections 1200px

ColorBox apresenta design elegante, com painel frontal oferecendo:

  • Porta USB OTG (on-the-go), configure o endereço IP inicial ou conecte um adaptador WiFi de terceiros
  • Botão Selecionar, ignorar manualmente o processamento de vídeo
  • Botão liga/desliga, liga e desliga manualmente
  • LED de bloqueio SDI, indica bloqueio para formato de entrada SDI compatível
  • LED de status, indica vários estados do ColorBox

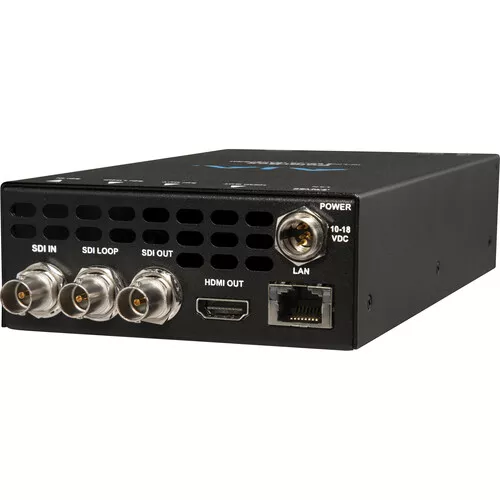

A traseira fornece:

  • Entrada 12G-SDI
  • Saída de loop 12G-SDI
  • Saída 12G-SDI
  • Saída HDMI 2.0
  • Alimentação mini-XLR de 4 pinos
  • 1 porta GigE

O ventilador ultrassilencioso e as aberturas de ventilação posicionadas corretamente puxam o ar frio pela parte frontal da unidade e expelem o ar quente pela parte traseira. ColorBox foi projetado para operar em ambientes quentes, até 122°F (50°C).

Especificações AJA ColorBox

Colorimetria
BT.709
BT.2020
Formatos de vídeo
DCI 4K
UHD 4K
DCI 2K
1080p
1080i
720p
Entradas de vídeo
1 x BNC 12G-SDI
Formatos SDI Suportados
12G-SDI: DCI 4K até 60, UHD 4K até 60
6G-SDI: DCI 4K até 30, UHD 4K até 60
3G-SDI (Nível A ou B Dual-Link): DCI 2K até 5, 2KPsF até 25, 1080p até 60, 1080PsF até 30, 1080i até 60, 720p até 60
1,5G-SDI: DCI 2K até 30, 2KPsF até 25, 1080p até 30, 1080PsF até 30, 1080i até 60, 720p até 60
Saídas de vídeo
2 x BNC 12G-SDI
1 x HDMI 2.0 Tipo A
Suporte ao formato HDMI
4K
2K
1920 x 1080
Amostragem de cores
YCC 4:4:4/4:2:2, RGB 4:4:4 10/12 bits (SDI)
YCC 4:2:2, RGB 4:4:4 8/10/12 bits (HDMI)
Latência
<0,5 linha
Formatos de imagem suportados
TIFF, PNG, JPEG
Entrada de áudio
SDI incorporado de 12 bits e 16 canais
Saída de áudio
SDI incorporado de 24 bits, 16 canais
HDMI incorporado de 24 bits, 8 canais
Interface de rede
1x Ethernet RJ45 10/100/1000
Interface USB
1 x Mini-USB IP
Entrada de energia
1 x Mini-XLR de 4 pinos, 10 a 12 VCC
Adaptador AC
100 a 2.400 VCA, 50/60 Hz, 60W
Temperatura de operação
32 a 122°F/0 a 50°C
Temperatura de armazenamento
-40 a 140°F / -40 a 60°C
Umidade operacional
10 a 90% (sem condensação)
Altitude de Operação
< 10.000′ / < 3.000 m
Dimensões
7,54 x 4,1 x 1,66″ / 191,6 x 104,1 x 42,1 mm
Peso
1 libra/0,5 kg
Informações de embalagem
peso do pacote
2,885 libras
Dimensões da caixa (CxLxA)
10,5×10,1×3,9″
