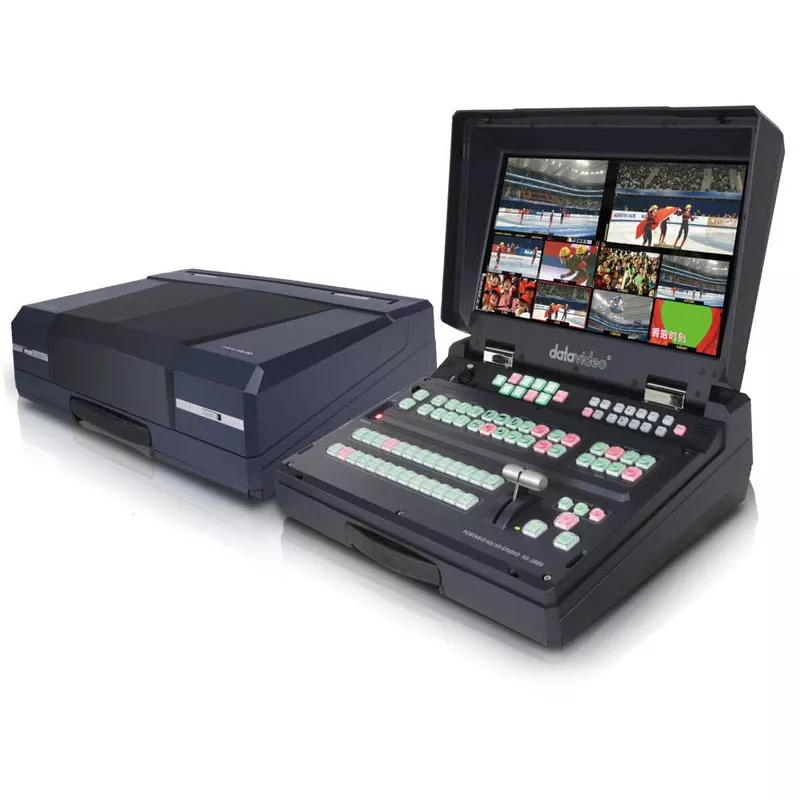

Datavideo HS-2800 Hand-Carried HD/SD Mobile Studio é um switcher móvel com qualidade de transmissão 1920 x 1080i de 12 canais e 10 bits. O HS-2800 é adequado para profissionais de TV e vídeo que trabalham no local ou em estúdios de vídeo temporários, como teatros, centros de conferências e locais para apresentações ao vivo. A flexibilidade do HS-2800 também o torna uma solução para culto, educação e mercado AV. A unidade vem embutida em um estojo de plástico resistente com um monitor LCD de 17,3″ montado na tampa. O sistema é completamente pré-cabeado e independente. Leve-o até o local, abra a tampa, ligue, conecte as entradas /outputs, e você está pronto para ir.

Mesmo sendo pequeno, compacto e facilmente transportável, o HS-2800 não apresenta poucos recursos que você esperaria encontrar em um switcher profissional. É equipado com um sistema de intercomunicação de oito vias e é fornecido com quatro unidades de intercomunicação, fones de ouvido e luzes de sinalização. O switcher possui 12 canais de entrada e pode receber sinais HD/SD-SDI e HDMI, quatro entradas de áudio analógico balanceadas (dois canais estéreo) e suporta áudio integrado. O switcher oferece duas saídas HD-SDI e uma saída de monitor HDMI, bem como duas saídas de áudio analógica balanceadas. Possui atraso de áudio ajustável em cada entrada, para que você não precise de equipamento adicional se precisar atrasar o áudio. As funções do switcher incluem o T-Bar para transições manuais, dois keyers downstream e uma opção de transições de corte, mixagem e limpeza. Você também pode controlar o switcher remotamente através dos protocolos RS-422. Como a unidade é alimentada com 12 VCC usando um XLR padrão de 4 pinos, você pode alimentá-la com uma bateria ou fonte de alimentação disponível, tornando-a igualmente utilizável em um local ou em campo.

Função Monitorar
O monitor integrado apresenta as seguintes funcionalidades:

  • Alternar entre visualização e saída de programa e entrada de monitor HDMI.
    • A visualização permite visualizar as entradas de até doze fontes (com placa de entrada adicional) na mesma tela com informações de registro como uma borda na imagem
    • O programa mostra a saída comutada finalizada, incluindo sobreposições gráficas
    • A entrada do monitor HDMI é uma exibição em tela cheia de uma fonte HDMI separada e não pode ser alternada ou exibida na visualização
    • A saída HDMI pode ser configurada para exibição de programa ou visualização e alimentada em um monitor HDMI externo
  • O botão Azul desativa os componentes vermelho e verde para exibir apenas a imagem azul.
  • O botão Padrão ativa a exibição da barra de cores.
  • PIP permite ajustar a posição, tamanho, fonte principal e secundária.
  • 4:3 / 16:9 selecionável
  • A máscara 4:3 está disponível no modo 16:9
  • A máscara da área segura pode ser ativada/desativada
  • Volume/Mudo controla o volume do fone de ouvido/alto-falante
Transições
O HS-2800 possui botões para selecionar entre oito transições: direita para esquerda / esquerda para direita; de cima para baixo / de baixo para cima; extensão média L/R / extensão média R/L; extensão intermediária U/D / extensão intermediária D/U; de dentro para fora / de fora para dentro (redondo); de dentro para fora / de fora para dentro (diamante); de dentro para fora / de fora para dentro (quadrado); superior esquerdo para inferior direito / inferior direito para superior esquerdo.Quatro botões adicionais permitem modificar as transições: efeito inverso, misturar, suavizar e congelar.
Vídeo
O switcher suporta até oito entradas de vídeo HD. Podem ser oito entradas HD-SDI ou seis HD-SDI e duas entradas HDMI. O switcher também suporta vídeo de definição padrão com oito entradas SD-SDI ou seis entradas SD-SDI e duas entradas SD via HDMI. Quatro das entradas do switcher também podem suportar vídeo composto. Embora o switcher tenha um sincronizador de quadros integrado, ele só pode lidar com um tipo de HD por vez. No entanto, o switcher suportará vídeo HD e SD ao mesmo tempo, sem dimensionar o vídeo SD para HD.
Ao controle
O switcher é controlado manualmente, usando os botões para selecionar e a barra T para controle manual das transições. Você também pode controlar o switcher remotamente usando protocolos RS-422.
Chaveadores
O HS-2800 possui dois keyers downstream, mas não inclui um chroma keyer. Para usar os chaveadores downstream você precisa enviar uma imagem (gráfico/texto/vídeo) que possua sinal de chave e preenchimento para o switcher; isso ocupará duas de suas entradas SDI. Isso normalmente é usado para codificar terceiros gráficos inferiores. O switcher também armazenará e recuperará até sete logotipos estáticos e uma sequência gráfica dinâmica de até 75 imagens. Você pode sobrepor até dois logotipos ao mesmo tempo. Isso é um acréscimo aos chaveadores downstream.
Áudio
O switcher incorpora quatro entradas de áudio analógico XLR, para dois canais de entrada de áudio estéreo. Duas saídas XLR suportam uma saída estéreo. Ele também suporta saída SDI de áudio incorporada das quatro entradas de áudio XLR.
Atraso de áudio
A capacidade de atraso de áudio está integrada no HS-2800, com firmware versão 3.80 e forward trazendo atraso ajustável para cada entrada. O atraso de áudio é ajustável para até 16 campos ou oito quadros em configurações de campo único. Isso permite atrasar o áudio de meio quadro para oito quadros. O atraso de áudio pode ser selecionado no sistema de menu e você não precisa adquirir/adquirir caixas de atraso de áudio adicionais.
Brilho do teclado
A luz de fundo das teclas do teclado do switcher é ajustável para combinar com o ambiente.
Contagem
O sistema suporta o envio de sinais de sinalização para até 12 posições de câmera. Inclui luzes de sinalização para quatro posições. A contagem indica vermelho para a câmera que está ligada e âmbar para a câmera que está em visualização.
Atualizável
Um módulo de entrada disponível permite adicionar quatro conectores SDI e um conector HDMI.
Interfone
Você pode falar e ouvir até 12 posições de câmera. Quatro pacotes de cintos estão incluídos e oito adicionais podem ser adquiridos separadamente. Você pode falar com todas as posições ao mesmo tempo ou escolher uma posição para conversar por vez.
Potência de 12 volts
O switcher é alimentado por CC, portanto pode ser alimentado pela fonte de alimentação disponível ou por bateria de 12V. Isso o torna flexível o suficiente para trabalhar no local ou em estúdio.
Interface
  • A porta Ethernet RJ-45 permite:
    • Carregue logotipos e configure a unidade.
    • Atualize o firmware.
  • A porta USB fornece energia para a luz LED.
  • Conector de 15 pinos para atualização do firmware.
  • Conector de 9 pinos para controle RS-422.
  • Conector de 25 pinos para enviar e receber sinais de sinalização de até 12 câmeras.
  • GPI pode ser usado para controle externo simples

FLUXO DE TRABALHO DE PRODUTO

HS 2800 tw dia with AD 200

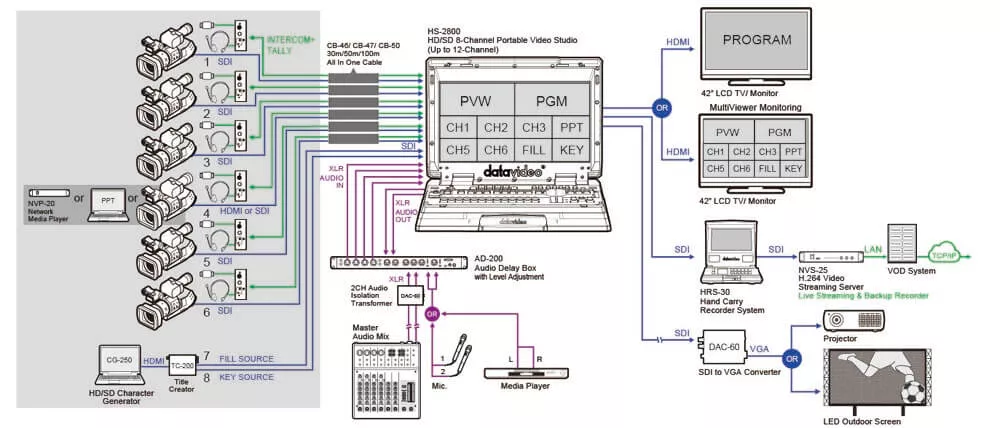

HS 2800 eng dia 01

Especificações Do Datavideo HS-2800-12

Interruptor
Sistema de Sinal
Proporção de amostragem de cores 4:2:2 @ espaço de cores
de 10 bits Y:Cb:Cr YUV HD 1920 x 1080i 60/59.94/50 SD NTSC, PAL

Tipos de arquivos gráficos suportados
Tamanho estático
: 256 x 128
TGA: 32 bits com fundo claro do canal Alpha
PNG: 32 bits com fundo claro do canal Alpha
GIF: Cor indexada de 8 bits com fundo transparente, mas sem sombra translúcida
JPG: arquivo de 24 bits sem fundo transparente
BMP : arquivo de 24 bits sem fundo transparente Tamanho

Dinâmico
: 256 x 128
Sequência de Imagens: Até 75
TGA: 8 bits/canal com fundo claro do canal Alfa
PNG: 8 bits/canal com fundo claro do canal Alfa
GIF: Cor indexada 8 -bit com fundo transparente, mas sem sombra translúcida
JPG: arquivo de 24 bits sem fundo transparente
BMP: arquivo de 8 bits/canal sem fundo transparente
Suplementar: AVI, GIF animado

Entradas
Vídeo
12 x BNC, HD/SD-SDI
2 x HDMI

Áudio
4 x XLR de 3 pinos

Ref Vídeo
1 x BNC

Monitor View
1 x HDMI

Resultados
Vídeo
2 x BNC HD-SDI
1 x HDMI (multivisualização)

Áudio
2 x XLR de 3 pinos<br.
GPI
Minitomada estéreo de 1 x 3,5 mm</br.

Interface – Conectores
8 x XLR de 5 pinos (intercomunicador)
1 x RJ-45 (LAN)
1 x D-Sub de 25 pinos (conector de sinalização)
1 x D-Sub de 9 pinos (porta RS 422)
1 x D-Sub de 15 pinos (atualização de monitor/firmware)
Monitor
Mostrar
1 x LCD TFT de 17,3″
Resolução
1600 x 900
Brilho
220cd/m²
Taxa de contraste
500:1
Ângulo de visão
Superior/Inferior: 40/60 °
Esquerda/Direita: 60/60 °
Sistema de Sinal
Reconhecimento automático NTSC/PAL
Ajuste de cor
Brilho, contraste, saturação de cor
Proporção da tela
Comutável: 16:9 / 4:3
Vida útil do LED
Aproximadamente 12.000 horas
Condições de funcionamento
Temperatura: 32 a 122°F (0 a 50°C)

Umidade: Menos de 90%

Interfone
Entrada
XLR de 8 x 5 pinos
Conector de microfone/fone de ouvido
Minitomada estéreo de 3,5 mm para combinação de fone de ouvido/microfone

Impedância do fone de ouvido: 8 a 600 Ohms 100 mW (min)

Nível do microfone: -67 dB para minitomada estéreo de 2,5 mm

Saída de contagem
Soquete mini jack de 3,5 mm para conectar ao indicador de sinalização TD-1
Indicador LED de contagem
LED bicolor: Vermelho = AO VIVO / Âmbar = CUED
Indicador LED de energia
Acende para indicar que a energia está sendo recebida
Em geral
Poder
Tensão necessária: 12 VCC

Consumo: 80 W

1 x XLR macho de 4 pinos, para alimentação

Condições de funcionamento
Temperatura
32 a 104°F (0 a 40°C)

Umidade
10 a 90% (sem condensação)

Dimensões
Fechado / Armazenamento
17,9 x 14,1 x 5,5″ (45,5 x 35,8 x 14,0 cm)

Em uso
17,9 x 14,1 x 17,6″ (45,5 x 35,8 x 44,7 cm)

Peso
8,7 kg (19,2 libras)
